节能型侧开式拍门-节能型拍门-侧开式拍门

节能型侧开式拍门

节能型侧开式拍门是_泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,节能型拍门主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工况企业的供水和配水等。
产地:河北省>冀州
供应商:河北水悦环保科技有限公司
技术咨询热线:
13785889753 400-098-1258

节能型侧开式拍门详细内容介绍

节能型侧开式拍门介绍
1.规格及数量
规格:DN1600,PN1.0MPa,侧向式拍门,4台。能开启灵活、运行水阻小,门页有合适的自关闭力,_水泵在停泵时确保拍门关闭。
为了能在关闭时减小撞击力,拍门需装有缓冲装置。

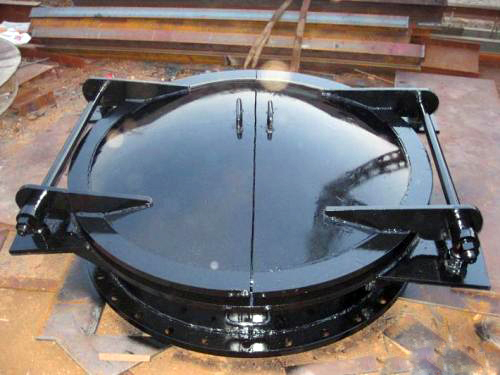

<strong>节能型侧开式拍门</strong>

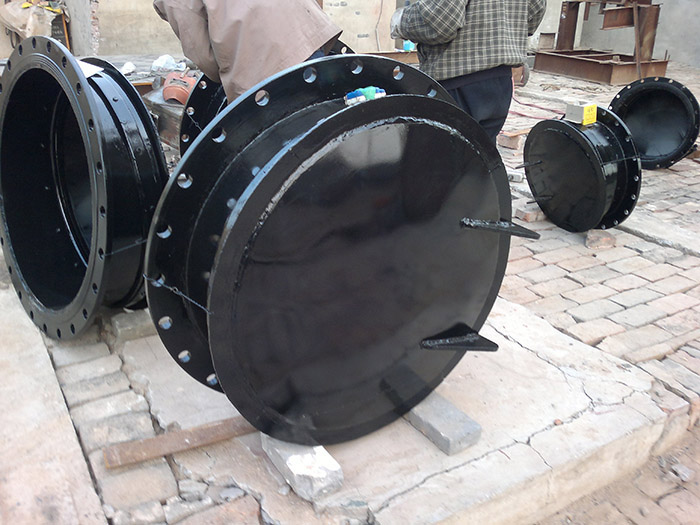

节能型<strong>侧开式拍门</strong>
侧向式拍门性能指标
⑴、使用温度:-20—+80度
⑵、公称压力:1.0—4.0(mpa)
⑶、开启角度:> 80度
⑷、开启时间:5—15S
⑸、关闭时间:5—15S
⑹、装置效率:提高4%
⑺、综合节能:22.5%
⑻、水头阻力系数:< 0.04
⑼、使用寿命:>30年
⑽、适用介质:水
⑾、拍门结构形式:圆形双门

产品技术原理
根据力学原理,将门体铰轴竖向布置并倾斜_角度,利用流体介质的进出口压差动力达到拍门的启闭目的。当管道内部介质压力大于管道外部拍门的背压时,拍门_自动开启;当管道内部的介质压力小于或等于管道外部拍门的背压时,拍门_自动关闭,无需手电气液控制,不要人工操作。
BLS
节能型止回装置特点
1
、无需启闭装置,能自动启闭。
2
、安全稳定,节能_。装置效力达到73% ,节约电能22.5%
3
、维护方便,使用寿命长

主要技术特点

1 、无需_启闭装置,能自动关闭。节能型侧开式拍门与悬挂式拍门相比_显著的特点是:将阀体铰轴竖向布置,并设计了一个_倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需_启闭装置。

2 .安全稳定,节能_。节能型侧开式拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时 产生的漩涡;无需、手、电、气、液控制,不要人工操作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站耗能。在实际运行中 经_水利部检测测试中心测试,节能型侧开式拍门比悬挂式拍门节约电能22.5

3 .维护方便,使用寿命长。拍门的阀轴为不锈钢材料,轴销座为铜合金墨润滑轴承,不会锈蚀,密封可靠,门座为碳钢材料;产品结构简单合理,运行轨迹_,使用寿命可达30年以上。

产品概述

节能型侧开式拍门(又名:节能型灌排防洪阀)是湖南力威泵阀设备有限公司自主开发_近推出的_产品,拥有_实用_4项。 目前国内外排灌泵站阀门,普遍使用的是悬挂式拍门和浮箱式拍门,这种拍门存在开启角度小,水流阻力大,能源损耗多等缺陷,我们根据力学原理,达到减小拍门 开启阻力和自动关闭的目的。经过多年的技术改进,对门铰上下不同轴,经多年运行后出现磨损,产生门板位移等进行改进,利用不锈钢材质同轴技术,以达到用户 _实际运行工况,运行更安全、更可靠、更节能。

用途

节能型侧开式拍门是_泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。

产品结构

节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上,根据国内泵站的应用情况,拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的(即口径1.6的泵)用圆形拍门,大于该口径的用矩形拍门
