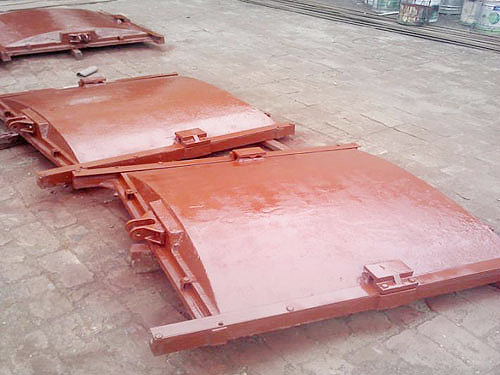

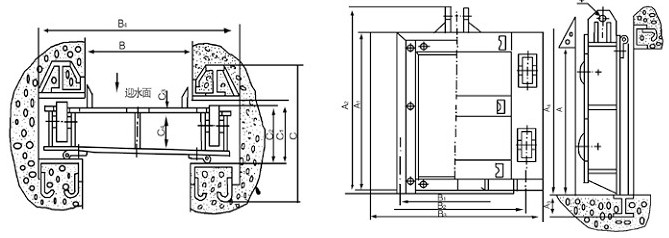

| 规格型号（m） | 主要尺寸（mm） | 适用水头（m） | 地脚螺栓 | ||||||||||||
| A | A1 | A2 | B | C | Φ | L | L1 | L2×Z | L3 | L4 | H | H1 | |||
| 0.3×0.3 | 300 | 360 | 410 | 300 | 80 | 20 | 450 | 75 | 150×2 | 400 | 150 | 200 | 500 | 1.5 | 6-M10×150 |
| 0.5×0.5 | 500 | 560 | 610 | 500 | 90 | 20 | 750 | 75 | 200×3 | 400 | 150 | 200 | 500 | 2 | 8-M10×150 |
| 0.8×0.8 | 800 | 860 | 920 | 800 | 100 | 25 | 1200 | 100 | 200×5 | 500 | 200 | 300 | 600 | 6 | 12-M10×200 |
| 1×1 | 1000 | 1080 | 1170 | 1000 | 110 | 30 | 1500 | 150 | 300×4 | 500 | 300 | 400 | 600 | 6 | 10-M12×300 |
| 1.2×1.2 | 1200 | 1290 | 1370 | 1200 | 120 | 35 | 1800 | 150 | 300×5 | 600 | 300 | 400 | 800 | 6 | 12-M12×300 |
| 1.5×1.5 | 1500 | 1600 | 1680 | 1500 | 120 | 35 | 2200 | 100 | 400×5 | 600 | 400 | 500 | 800 | 6 | 12-M12×300 |
| 1.8×1.8 | 1800 | 1910 | 2000 | 1800 | 130 | 40 | 2700 | 150 | 400×6 | 700 | 400 | 500 | 1000 | 6 | 14-M14×350 |
| 2×2 | 2000 | 2120 | 2200 | 2000 | 130 | 40 | 3000 | 100 | 400×7 | 700 | 400 | 600 | 1200 | 6 | 16-M14×350 |
| 2.5×2.5 | 2500 | 2640 | 2740 | 2500 | 135 | 45 | 3600 | 200 | 400×8 | 800 | 400 | 600 | 1200 | 6 | 18-M16×400 |
| 3×3 | 3000 | 3150 | 3250 | 3000 | 140 | 45 | 4000 | 200 | 400×9 | 900 | 500 | 700 | 1200 | 6 | 20-M16×400 |
| 3.5×3.5 | 3500 | 3650 | 3750 | 3500 | 140 | 50 | 4700 | 150 | 400×11 | 1000 | 500 | 700 | 1200 | 6 | 24-M16×400 |
| 注：根据用户特殊要求，闸框侧面安装平面橡胶止水，铜板止水，或按用户图样非集团标准生产均可；3.5m门框为组装式。 | |||||||||||||||
