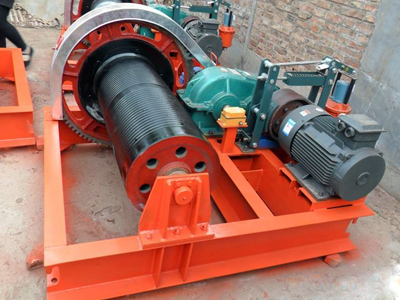

QPQ固定式卷扬启闭机





QPQ双吊点启闭机主要用于水利水电工程中启闭平面闸门，用来关闭泄水，进水及尾水孔口，调节发电量，泄洪排漂，放过船只等，当输水管道或水轮机组需检修 时，又可关闭进水口闸门进行检修。该系列启闭机以电动机为动力，中小容量规格可配逆手摇，便于人工启闭闸门。本产品现广泛应用于排灌、水电站、水库、。河 道治理、水产养殖、环境保护、污水处理等水利工程中使用。固定双吊点卷扬启闭机是由两个单启闭机（单机）组成,两机之间由连接杆连接,当电源起动时,卷扬 机同时起动启吊工作,非常具有同步性和稳定性。

固定卷扬启闭机的工作过程 ：
1、启门过程 （1）启门前启闭机处于停止状态，电机停转，制动器处于制动状态，闸门在某一开度会全关位置。 （2）根据启门指令，在控制室或机旁，按下启动按钮。 （3）制动器松闸，电动机转动，通过减速器和开式齿轮副，将闸门垂直、匀速拉起。 （4）启门途中，若启闭机_载，则过荷装置切断电源，制动器制动，电动机停止转动。需进行检查，排除故障。 （5）闸门提升到某一开度或全开度时，由手动操作或主令控制器切断电源，制动器制动，电动机停转，闸门被持住，在空中悬吊。如果时间过长应投入锁定器。 2、闭门过程 （1）将闸门锁定解除。 （2）在控制室胡机旁按下闭门按钮，电机回路接通，制动器松闸，闸门在自重作用下加速下降。 （3）电机进入反馈制动工作状态，闸门开始匀速下降。 （4）当闸门下降到某一开度或全关闭位置时，手动操作或主令控制器切断电源，制动器制动，电机停转，闸门保持在某一开度或全关闭位置。

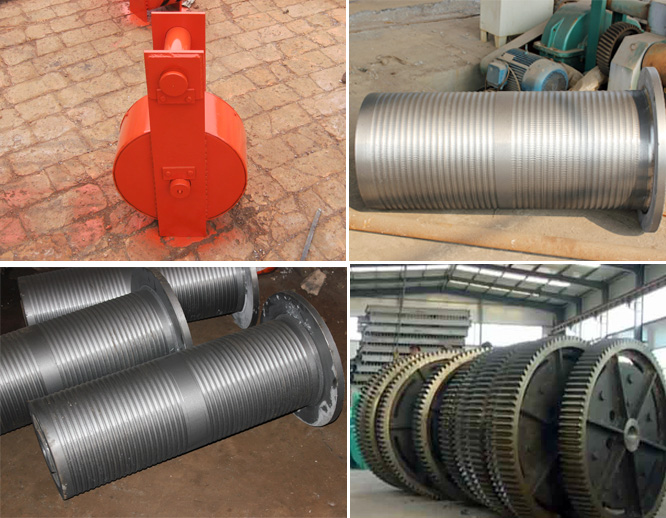

固定卷扬式启闭机用于依靠自身重量闭门力的平面闸门。该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。可配装手摇装置，型号有QPQ、QPK、QHQ3T-200T固定式、移动式、单、双吊点卷扬式启闭

固定式启闭机分为螺杆式、卷扬式、液压式
1、螺杆式启闭机：手摇、手推、手扳式启闭机、电动启闭机、手电两用启闭机、直联式启闭机、机械驱动启闭机等。
　　2、卷扬式启闭机：QPQ固定卷扬启闭机、QPQ移动卷扬启闭机、QPK快速卷扬启闭机、QHQ弧门卷扬启闭机等。
3、液压启闭机：FDYQ-P系列集成式液压启闭机（平面门、直升门）、FDYQ-H（w）系列集成式液压启闭机（横拉门）、FDYQ-R系列集成式液压启闭机（人字门、一字门），及QPPYⅠⅡ、QPKY、QHL（S）Y常规式液压启闭机。

启闭机 用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。按类型分为：液压启闭机，卷扬启闭机，门机，手轮启闭机，手摇启闭机，螺杆式启闭机等。　

随着水利水电工程的广泛开展，用于水库灌区河道堤坝，水力电站等工程项目上的启闭机，闸门被大量采用。而其安装调试技术及使用保养的知识也应大力推广。针对建筑安装单位和使用管理部门，应该普及此项技术与知识，方能确保工程质量，发挥工程效益。
