主要用途

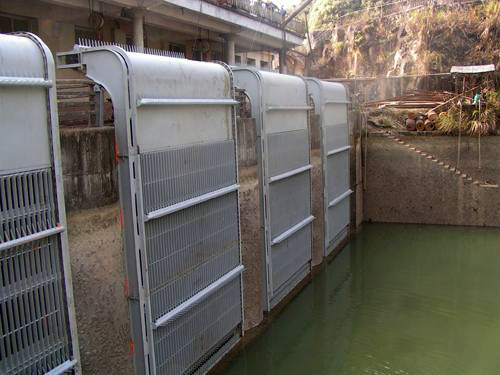

无障碍式清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处，它以拦污栅拦截水流中所挟带的污物（树枝、树
叶、杂草、生活垃圾、浮冰等），并通过回转的齿耙将其捞到桥面上，用皮带输送机或其他方式运走，避免有害污物进入引水道内，_机组或其他设备与结构顺利
运行。
该机结构简单，整机刚性好、运行平稳、不易出故障、操作维修简便、清污效果好、效率高、耗能低、寿命长
结构特点
无障碍式清污机是将拦污和清污结合为一体的固定式连续清污设备。它主要由栅体、清污耙（齿耙）、传动系统三个部分组成；根据引水道底污物情况，有时在栅体底部增设辅助栅。
工作原理
驱动装置直接安装在
清污机栅体内部，取消了传动支架，消除了由传动支架及减速机带来的空间障碍，_了清污工作顺利进行，同时提高了清污效率．
减速机输出轴上的主动链轮，通过链传动带动轮轴组上的从动链轮，从动链轮通过安全保护装置将扭矩传给轮轴传动轴，传动轴带动两个牵引链轮旋转，从而牵引板
式滚子链回转，安装在两条牵引链条之间的清污耙便随链条回转。由于每个耙齿都插入栅面内_深度，故栅面上的污物被强制随齿耙运动，当齿耙转到栅体顶部，
牵引链条换向时，齿耙也随之翻转，此时耙上的污物脱落到工作桥面或皮带输送机等设施上，被送出桥面。
传动系统
传动系统主要有：电动机、行星摆线针轮减速机、主动链轮、驱动链（套筒滚子链）、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子
链、左右调节轴承和过载保护机构组成。驱动链条的张紧靠电动机座上的滑轨和调节螺栓调节。支承在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮
合，使滚子链绕导轨回转。为使两滚子链同步张紧，在左右调节轴承上设置了调节螺杆。
技术参数表 Main technical parameters
| 洞口净宽 （b）m | Clear width of culvert （b）m | 1.5-8.0 |
| 栅体倾斜角（°） | Slope angle of railings | 65°-90° |
| 设计水头差 m | Design stages of water m | 1-4 |
| 栅条中心距 mm | Centre distance between railings mm | 20-160 |
| _清污能力 t/h | Maximum dust clearing capability t/h | 15-45 |
| 链条回转速度 m/s | Rotary speed of gangway chain m/s | 0.1 |
| 齿耙工作宽度 m | Work width of toothed harrow m | 1.2-7.5 |
| 减速机功率 | Retarding machine Power | 2.2-4 |
| 垂直安装高度 （h）m | Vertical mounting height （h）m | 3-16 |
